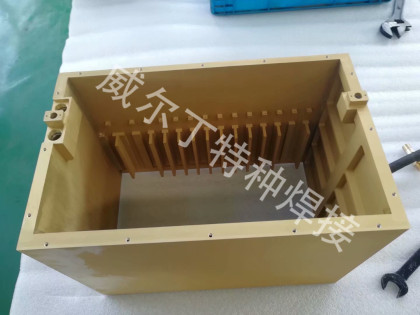

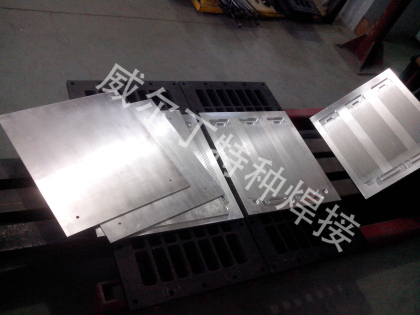

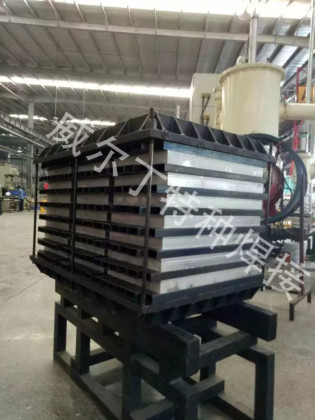

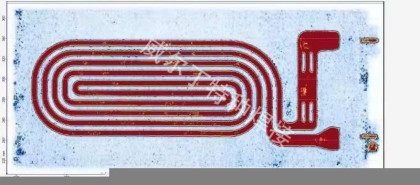

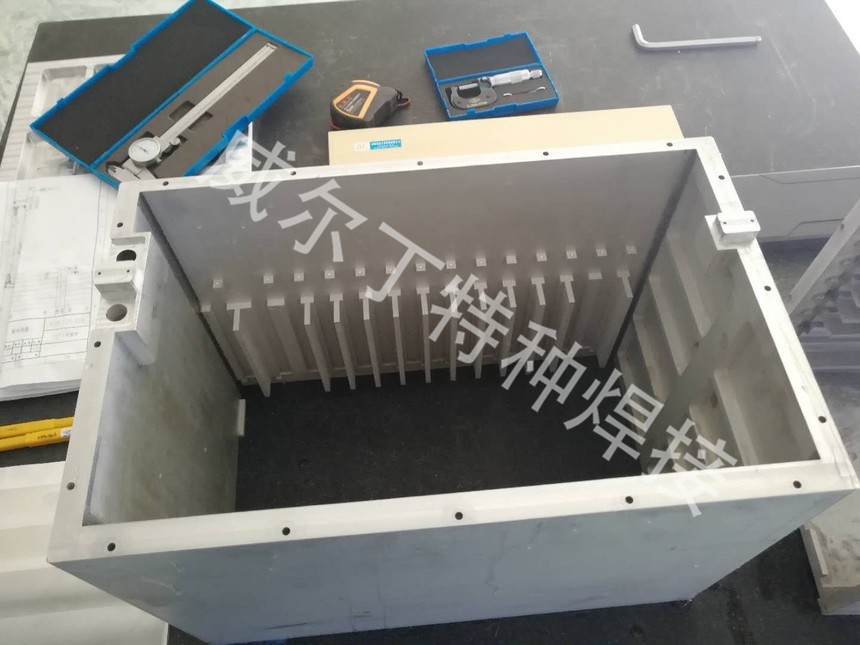

鋁真空釬焊爐，特別涉及一種對鋁合金件進行真空釬焊后進行快速氣淬的設備，適用于對航天、航空、船舶、汽車等領域的機箱、換熱板、天線等鋁合金件進行真空釬焊及氣淬。

鋁合金真空釬焊主要分兩個步驟，第一步是進行真空釬焊，第二步是對焊件進行氣淬；真空釬焊是在真空釬焊爐中進行的，具體過程是：先將放入爐中的被焊接的鋁合金件之間填入焊接釬料，關閉爐門后，對爐體進行抽真空和升溫操作，在真空高溫環境下，使釬料熔化，將兩鋁合金件連接在一起，完成釬焊；然后，進行焊件氣淬工藝，現有的氣淬設備有兩種，一種是在真空釬焊爐中設置有內循環冷卻式氣淬系統，另一種是另外獨立設置氣淬設備；氣淬具體過程是：將高壓低溫惰性氣體快速通入到真空爐或另外的獨立的氣淬爐中，使其加熱室的真空環境迅速變成帶壓的充滿惰性氣體的環境，當加熱室的惰性氣體的壓力達到一定值后，啟動循環風機，對加熱室內的惰性氣體進行循環，循環的惰性氣體通過冷卻系統進行降溫冷卻，實現對鋁合金件的快速氣淬，使鋁合金件的溫度，迅速地均勻地降低到規定的氣淬結束工藝要求的溫度，使鋁合金表面硬度達到設計要求；

鋁合金件表面硬度與氣淬過程中鋁合金件的溫度下降速率有著密切的關系，溫度下降速率越快，氣淬的表面硬度就越高；鋁合金件表面硬度的均勻性與氣淬通入的冷卻氣體的均勻性有著密切的關系，通入到爐體內的惰性冷卻氣體的均勻性越好，氣淬后的鋁合金件表面硬度的均勻性也就越好。若將氣淬分階段的話，大體可將氣淬分成兩個階段，即氣淬初始階段和氣淬循環階段；現有的鋁真空釬焊爐上設置有惰性氣體充氣接口，氣淬操作時，在該接口上連接上充滿惰性氣體的壓力氣罐，惰性氣體通過鋁真空釬焊爐上的充氣接口，進入到真空釬焊爐中對焊件進行氣淬；由于鋁真空釬焊爐上設置的充氣接口，受鋁真空釬焊爐設備體積容量的限制，該充氣接口的內徑尺寸不可能做得太大，氣淬操作時，惰性氣體壓力氣罐中的高壓惰性氣體通過該充氣接口進入到爐體內并達到循環壓力，需要一定的充氣時間，即氣淬初始階段時間，氣淬初始階段所需的時間短，會有利于提高鋁合金件的氣淬表面硬度，如何在不增加現有設備體積的前題下，盡可能縮短氣淬初始階段的時間，成為現場需要研究解決的一個課題；另外，現有的鋁真空釬焊爐的爐體內加熱室一般為圓筒狀，而有些被焊接的鋁合金件必須要求爐體加熱室為長方體形，但如何保證加熱室為長方體形時，氣淬冷卻氣體在加熱室中能均勻地分配循環，以確保在氣淬循環階段焊接件的氣淬質量，也是現場迫切需要解決的一個技術問題。

鋁真空釬焊爐的外循環冷卻式快速氣淬系統，解決了在不增加設備空間的前提下如何縮短氣淬初始階段時間和當鋁真空釬焊爐的加熱室為長方體形時在氣淬循環階段如何確保鋁合金件氣淬表面硬度質量的技術問題。本發明是通過以下技術方案解決以上技術問題的：本發明的總體構思是：在鋁真空釬焊爐上設置外循環式冷卻系統，使其成為真空釬焊與循環冷卻氣淬一體設備；在氣淬啟動前，先將外循環冷卻系統管道抽真空，再將高壓惰性氣體通入到外循環冷卻系統的管路中；在氣淬初始階段，同時將惰性氣體壓力氣罐和充滿有高壓惰性氣體的外循環冷卻系統管路中的惰性氣體，同時充入到鋁真空釬焊爐的加熱室中，增大了冷卻氣體氣量，達到縮短氣淬初始階段所用時間和迅速降低鋁合金焊接件溫度的目的；

在鋁真空釬焊爐的長方形加熱室的冷卻氣體進氣通道上，增設氣體導流分流罩，起到使氣淬冷卻氣體能在長方形加熱室中均勻地分配并循環的作用，從而在氣淬循環階段提高鋁合金件的氣淬表面硬度均勻性。一種鋁真空釬焊爐的外循環冷卻式快速氣淬系統，包括真空爐體，在真空爐體上分別設置有真空抽氣管和惰性高壓氣體接入口，在真空抽氣管的另一端連接有抽真空系統，在惰性高壓氣體接入口上連接有惰性高壓氣體接入管，在惰性高壓氣體接入管的另一端連接有惰性高壓氣體儲氣罐，在真空爐體上分別設置有氣淬循環氣體輸出口和氣淬循環氣體輸入口，在氣淬循環氣體輸出口上連接有氣淬循環氣體輸出管，氣淬循環氣體輸出管的另一端與兩級水冷換熱器的氣體輸入口連通在一起，兩級水冷換熱器的氣體輸出口與循環風機的入風口連接在一起，循環風機的出風口通過氣淬循環氣體輸入管與氣淬循環氣體輸入口連通在一起，在氣淬循環氣體輸出管上設置有惰性高壓氣體分管接入口，在惰性高壓氣體分管接入口與惰性高壓氣體接入管之間連接有惰性高壓氣體接入分管。在真空爐體內的長方體形加熱室的頂面上均勻地設置有上進風口，在上進風口上連接有上進風分管，在真空爐體內的長方體形加熱室的后側面上均勻地設置有后進風口，在后進風口上連接有后進風分管，在真空爐體內的長方體形加熱室的底面上均勻地設置有下進風口，在下進風口上連接有下進風分管，在真空爐體內的長方體形加熱室的前側面上均勻地設置有前進風口，在前進風口上連接有前進風分管，在氣淬循環氣體輸入口與長方體形加熱室之間連接有封閉的錐體狀的風量分配空腔罩體，在封閉的錐體狀的風量分配空腔罩體的內腔的右側端面上固定設置有中心圓錐凸起，在中心圓錐凸起與錐體狀的風量分配空腔罩體的內側壁之間，等間隔弧度地設置有四片風車葉片狀的集風板，兩相鄰的風車葉片狀的集風板、中心圓錐凸起的外側面與錐體狀的風量分配空腔罩體的內側壁之間，形成有風量分流室，上進風分管與上側的風量分流室連通在一起，后進風分管與后側的風量分流室連通在一起，下進風分管與下側的風量分流室連通在一起，前進風分管與前側的風量分流室連通在一起。鋁真空釬焊爐的外循環冷卻式快速氣淬系統實現了鋁合金產品在真空釬焊結束后可直接進行快速氣淬，降低能耗，縮短工藝周期，降低設備成本，并保證了氣淬質量。

具體實施方式如下：

一種鋁真空釬焊爐的外循環冷卻式快速氣淬系統，包括真空爐體1，在真空爐體1上分別設置有真空抽氣管2和惰性高壓氣體接入口12，在真空抽氣管2的另一端連接有抽真空系統3，在惰性高壓氣體接入口12上連接有惰性高壓氣體接入管13，在惰性高壓氣體接入管13的另一端連接有惰性高壓氣體儲氣罐11，在真空爐體1上分別設置有氣淬循環氣體輸出口8和氣淬循環氣體輸入口4，在氣淬循環氣體輸出口8上連接有氣淬循環氣體輸出管9，氣淬循環氣體輸出管9的另一端與兩級水冷換熱器7的氣體輸入口10連通在一起，兩級水冷換熱器7的氣體輸出口與循環風機6的入風口連接在一起，循環風機6的出風口通過氣淬循環氣體輸入管5與氣淬循環氣體輸入口4連通在一起，在氣淬循環氣體輸出管9上設置有惰性高壓氣體分管接入口15，在惰性高壓氣體分管接入口15與惰性高壓氣體接入管13之間連接有惰性高壓氣體接入分管14。抽真空系統3通過真空抽氣管2對真空爐體1內的長方體形加熱室18和整個外循環冷卻系統進行抽真空，抽真空完成后，關閉氣淬循環氣體輸出口8上的閥門和氣淬循環氣體輸入口4，真空爐體1對長方體形加熱室18中的鋁合金件進行真空釬焊，與此同時，打開惰性高壓氣體接入分管14上的閥門，使惰性高壓氣體儲氣罐11與外循環冷卻系統的管路連通，使外循環冷卻系統的管路中充滿惰性高壓氣體，然后，關閉惰性高壓氣體接入分管14上的閥門；當鋁合金件真空釬焊完成后，進行氣淬初始階段時，同時打開惰性高壓氣體接入管13上通向真空爐體1內的長方體形加熱室18的閥門和氣淬循環氣體輸入口4上的閥門，使惰性高壓氣體儲氣罐11中的惰性高壓氣體和外循環冷卻系統管路中的惰性高壓氣體，同時向長方體形加熱室18通入，大大加大了氣淬初始階段真空爐中的惰性氣體進氣量，使焊接的鋁合金件的溫度迅速降低，提高了氣淬初始階段的氣淬質量。

在真空爐體1內的長方體形加熱室18的頂面上均勻地設置有上進風口，在上進風口上連接有上進風分管23，在真空爐體1內的長方體形加熱室18的后側面上均勻地設置有后進風口，在后進風口上連接有后進風分管24，在真空爐體1內的長方體形加熱室18的底面上均勻地設置有下進風口，在下進風口上連接有下進風分管25，在真空爐體1內的長方體形加熱室18的前側面上均勻地設置有前進風口，在前進風口上連接有前進風分管26，在氣淬循環氣體輸入口4與長方體形加熱室18之間連接有封閉的錐體狀的風量分配空腔罩體16，在封閉的錐體狀的風量分配空腔罩體16的內腔的右側端面上固定設置有中心圓錐凸起20，在中心圓錐凸起20與錐體狀的風量分配空腔罩體16的內側壁之間，等間隔弧度地設置有四片風車葉片狀的集風板21，兩相鄰的風車葉片狀的集風板21、中心圓錐凸起20的外側面與錐體狀的風量分配空腔罩體16的內側壁之間，形成有風量分流室22，上進風分管23與上側的風量分流室連通在一起，后進風分管24與后側的風量分流室連通在一起，下進風分管25與下側的風量分流室連通在一起，前進風分管26與前側的風量分流室連通在一起。

當進入到氣淬第二階段，即氣淬循環階段，關閉惰性高壓氣體接入管13上的閥門，真空爐體1內的長方體形加熱室18與外循環冷卻系統，組成一個封閉的氣淬循環系統，循環風機6將經過兩級水冷換熱器7冷卻后的惰性高壓氣體送入到封閉的錐體狀的風量分配空腔罩體16的左端入風口內，進入的風量被均勻地分配到風量分配空腔罩體16內的四個風量分流室22中，被分配到每個風量分流室22中的冷卻氣流通過在每個風量分流室上均布的一組進風分管進入到對應的長方體形加熱室18的對應面上的進風口上，進入到長方體形加熱室18中，對其中的鋁合金焊接件進行氣淬，經氣淬加熱后的惰性氣流通過長方體形加熱室18的左側面上的出風口和右側面上的出風口，再經氣淬循環氣體輸出口8進入到氣淬循環氣體輸出管9，通過氣淬循環氣體輸出管9后進入到兩級水冷換熱器7中進行冷卻，冷卻后，被循環風機6吹到氣淬循環氣體輸入管5中，再次進入到真空爐體1內的長方體形加熱室18中，如此循環，完成鋁合金件的氣淬；封閉的錐體狀的風量分配空腔罩體16的創新點還在于：風量分流室22中的中心圓錐凸起20外側面對進入到風量分流室具有流線式導流的作用，使冷卻風最大程度地進入到進風分管中，在中心圓錐凸起20外側面上的四片風車葉片狀的集風板21的上端設置有順時針旋向的四個缺口，形成了對少量的未進入到進風分管中的冷卻風量導入到鄰近的風量分流室的作用，也起到了提高循環冷卻風量的作用。
